冷庫的組成分為五個部分：冷庫機組，冷庫板（包含冷庫門），蒸發器，配電箱，銅管。

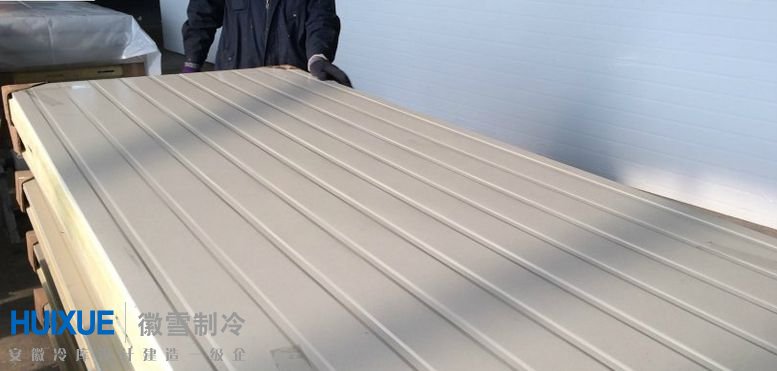

　　、冷庫板：



　　冷庫板分外層材質和內層材質組成。冷庫板厚度分四種80mm，100 mm，120 mm，150 mm。



　　外層材質分為三種：彩鋼板，壓花鋁板，寶鋼板，不銹鋼板。外層材質厚度分為0.4mm，0.5mm等等類型。內層材質聚氨酯發泡而成。



　　常用的冷庫庫板為100 mm，由厚度為0.4mm彩鋼板加聚氨酯發泡組成。冷庫板越厚，保溫效果越好，可以依照客戶的需求來定做冷庫板。



　　冷庫門分為三種：移門，拉門和對開門。門大小尺寸和厚度，板材等都可依據客戶要求定做。

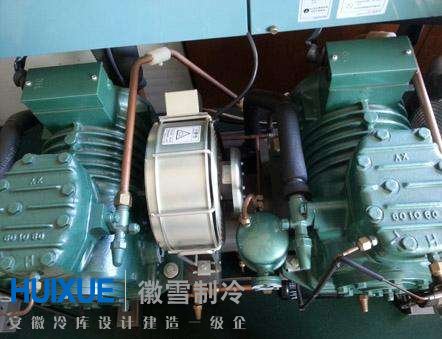

　　二、冷庫機組



　　冷庫制冷系統工作流程是由壓縮機--->冷疑器--->儲液罐--->過濾器--->膨脹閥--->蒸發器形成。



　　壓縮機的品較多：谷輪（美），比澤爾（德），三洋（日本），泰康（法），日立(日本) ， 大金（日本），松下（日本）。



　　同樣對應每個壓縮機所加注的雪種品也不樣，有R12,R22,R134a,R404a,R410a,R600



　　其中R134a,R404a,R410a,R600屬于環保制冷劑，不同雪中所加注的壓力值也不樣。



　　1、冷凝器的作用是給壓縮機起到散熱的作用。



　　如果冷凝器很臟，或者冷庫機組安裝在散熱不好的地方，會直接影響到冷庫的制冷效果。所以正常情況下，冷凝器三個月需要清理次，冷庫外機定要安裝在通風好，利于散熱的地方。



　　2、儲液罐的作用是儲存液態制冷劑



　　當制冷系統運行時，壓縮機會壓縮氣體至冷凝器散熱，銅管中就會有液態制冷劑和氣態制冷劑起流動，這時當液態制冷劑過多時，多余部分會被存儲到儲液罐中，如果制冷所需液態制冷劑少了，儲液罐就會自動補齊。



　　3、過濾器的作用是過濾雜質



　　過濾器會過濾掉壓縮機和銅管在制冷時產生的雜物或者雜質體，如灰塵，水分等等。如果沒有過濾器，則這些雜物會堵塞毛細管或者膨脹閥，使系統無法制冷。當情況嚴重時，會使低壓壓力為負壓，這樣會造成壓縮機的損壞。



　　4、膨脹閥



　　熱力膨脹閥常安裝在蒸發器入口處，所以被稱為膨脹閥。主要作用是兩個：



　?、?、轉換作用。高溫高壓的液態制冷劑經過膨脹閥的轉換孔后，變成低溫低壓的霧狀的液壓制冷劑，為制冷劑的蒸發創造條件。



　?、?、控制制冷劑的流量。進入蒸發器的液態制冷劑，經過蒸發器后由液態蒸發成氣態，吸收熱量，降低冷庫內的溫度。膨脹閥控制制冷劑的流量，若流量過大，出口含有液態制冷劑，可能進入壓縮機產生液體積液，若流量小，提前蒸發完畢，會導致壓縮機制冷不足。




　　三、蒸發器



　　蒸發器是種間壁式熱交換設備，低溫低壓的液態制冷劑在蒸發器傳熱壁側汽化吸熱，從而使傳熱壁另側介質被冷卻，被冷卻的介質通常是水或空氣。因此蒸發器可分為兩大類。冷卻液體的蒸發器和冷卻空氣的蒸發器。冷庫的蒸發器大多采用后者。

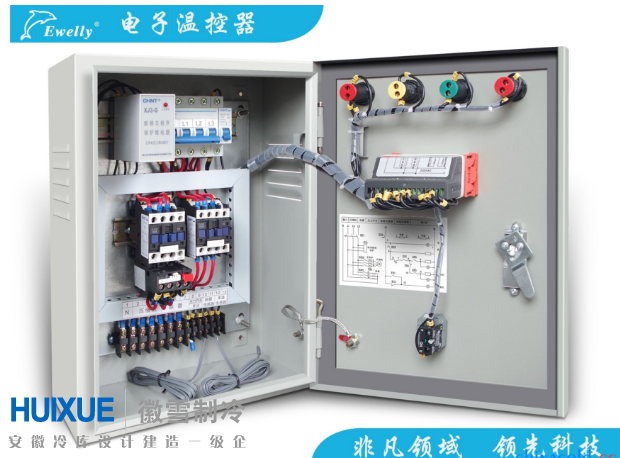

　　四、配電箱



　　配電箱需要注意的是安裝位置。般配電會安裝在冷庫門旁邊，所以冷庫電源線通常配備在冷庫門旁邊1-2米（盡量讓客戶多留些線）。
